产品介绍
产品特点

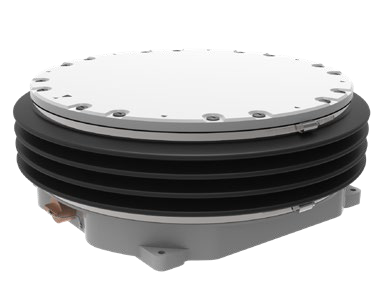

适用于恶劣环境下的紧凑坚固型云台
云台的可用直径达600 mm，空间能够兼容大部分的大尺寸传感器
防护等级IP67:防尘、防盐、防泼水可使用SOMAG云台控制App
产品技术参数
技术参数
| 角度稳定范围1 | |
| 俯仰 - 横滚为0°时 | ≤±10° |
| 横滚 - 俯仰为0°时 | ≤±13° |
| 航向（偏航） | 没有航向校正 |
| 角速率残差1 | ≤0.5°/s rms |
| 剩余残差 | |
| 有IMU支持2 | ≤0.2° rms |
| 无IMU支持（使用能够提升性能） | ≤0.5° rms |
| 重量 | 39 kg |
| 载荷3 | 0...160 kg (可选 35 kg)3 |
| 可用直径 | Ø600 mm |
| 尺寸(水平位置) | Ø665 mm(直径) 236.5 mm(高度 )4 |
| 接口 | RS 422 / USB |
| 作业电压 | 28 VDC (24...30 VDC) |
| 28 VDC时的功耗 | 平均 100 W / 最大 650 W |
| 推荐保险 | 20 Amp 保险 |
| 作业温度 | -15 °C(操作 -35°C)...+55 °C |
| 存储温度 | -55 °C...+85 °C |
| 云台平衡系统 | 液压驱动 |
| 执行标准 | RTCA DO-160G, EUROCAE-14G, ISO 7137, 2006/42/EC Machinery |
1 飞机/车辆的角运动<10°/s，使用典型数据采集频谱时
2 剩余残差取决于使用的IMU精度
3 无风环境下/有风环境下功耗 (200 Nm) = 225 W
4 最小：199mm / 最大274 mm
